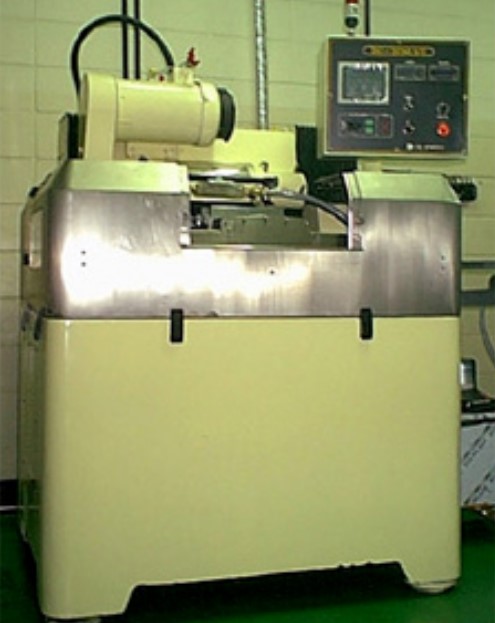

ITI EXC-1 Dicing Saw

Status: excellent

Application: dicing

 Physical Description

- Height : 61"

- Width : 53" + 36" radius for Controller

- Depth : 44"

- Base Weight : 5200lbs.

- Overall Weight : 6100lbs.

- Dimensions(WxDxH) : 53"x44"x61"

- Floor Space Required

: Minimum 88.5 Square Feet

Motor and Spindle

- Horse Power : 6 hp @ 10,000 rpm (10 hp Optional)

- Speed : Variable - 100 - 10,000 rpm (10k - 40k rpm optional)

- Gang Capacity : Gang application to 30blades or to 150 ultra thin saws

- Blades : 4" - 6". bore 2.75"

X - Axis - Horizontal Index Axis

- Resolution : 0.000004"

- Scale Resolution : 0.000020"

- Control System Resolution : 0.00004"

- Control Range " -.150" to 5.850"

- Cutting Accuracy : A0.000020"

- Positioning Accuracy : A0.000050"

- Positive Repeatability : A0.000020"

- Feed rate : .1-30 ipm

- Suspension : Dovetail Slides

- Straightness : A50u Over 11"

- Travel : 6" (8" or 10" Optional)

Y - Axis - Table Longitudinal Axis

- Resolution : 0.0001"

- Control System Resolution : 0.0001"

- Control Range " -.150" to 11.850"

- Cutting Accuracy : A0.001"

- Positioning Accuracy : A0.0005"

- Positive Repeatability : A0.0005"

- Feed rate : .1-50 ipm

- Suspension : Dovetail Slides

- Straightness : A50u Over 11"

- Travel : 12"

Z - Axis - Table Vertical Axis

- Resolution : 0.0001"

- Control System Resolution : 0.0001"

- Control Range " -.150" to 11.850"

- Cutting Accuracy : A0.002"

- Positioning Accuracy : A0.0002"

- Positive Repeatability : A0.0002"

- Feed rate : .1-50 ipm

- Suspension : Dovetail Slides

- Straightness : A50u Over 11"

- Travel : 4"

Work Table

- Size " 7" x 12"

- Dist.Spindle axis to work table: 5.0 to 9."

Power Supply

- 208/230 Vac, three phase, 60Hz fused @ 60 amp
